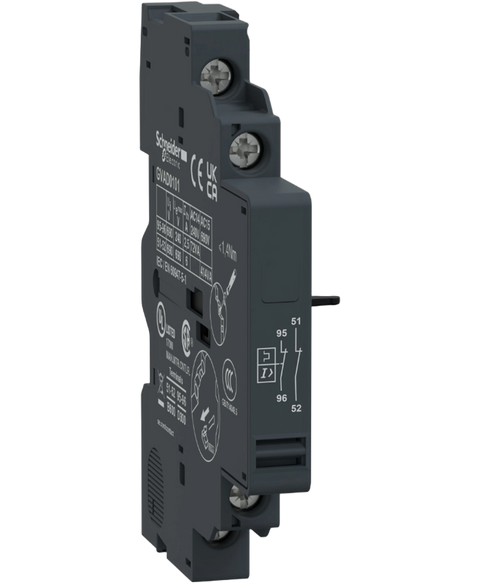

Schneider Electric GVAD0101
TeSys GV2 & GV3 - auxiliary contact - 1 NC + 1 NC (fault)
This Schneider Electric GVAD0101 is supplied brand new by PartLogic for switching, motor protection, starting, control panel builds, machinery maintenance and industrial electrical applications. It forms part of our Industrial automation > Motor control > Accessories range and is referenced internally as PartLogic SKU PL26805662335.
Before ordering, please confirm the manufacturer part number, product specifications and compatibility with your existing equipment. If you are replacing a failed, obsolete or hard-to-find part, contact PartLogic and we can help check suitability or source related components.
| Range | TeSys | TeSys Deca |
| Device short name | GVAD |
| Product or component type | Auxiliary contact block |
| Product compatibility | GV3L | GV2P | GV2LE | GV2RT | GV2L | GV2ME | GV3P |
| Mounting location | Left side |
| Auxiliary contacts operation | Fault signal 1 NC |
| Pole contact composition | 2 NC |
| [Ui] rated insulation voltage | 690 V conforming to IEC 60947-1 | 300 V conforming to UL 508 | 300 V conforming to CSA C22.2 No 14 |
| [Ue] rated operational voltage | 48...690 V AC | 24...240 V DC |
| [Ith] conventional free air thermal current | 6 A | 2.5 A for fault signalling |
| Mechanical durability | 100000 cycles |
| Minimum switching current | 5 mA |
| Minimum switching voltage | 17 V |
| Protection type | GB2CB... circuit breaker | GG fuse 10 A |
| Rated operational power in VA | 300 VA at 48 V AC-15 - electrical durability: 100000 cycles | 414 VA at 690 V AC-15 - electrical durability: 100000 cycles | 500 VA at 110…127 V AC-15 - electrical durability: 100000 cycles | 500 VA at 500 V AC-15 - electrical durability: 100000 cycles | 650 VA at 440 V AC-15 - electrical durability: 100000 cycles | 720 VA at 230…240 V AC-15 - electrical durability: 100000 cycles | 850 VA at 380…415 V AC-15 - electrical durability: 100000 cycles | 36 VA at 24 V AC-14 - electrical durability: 1000 cycles | 48 VA at 48 V AC-14 - electrical durability: 1000 cycles | 72 VA at 110…127 V AC-14 - electrical durability: 1000 cycles |
| Rated operational power in W | 120 W at 240 V DC-13 - electrical durability: 100000 cycles | 140 W at 110 V DC-13 - electrical durability: 100000 cycles | 140 W at 24 V DC-13 - electrical durability: 100000 cycles | 180 W at 60 V DC-13 - electrical durability: 100000 cycles | 240 W at 48 V DC-13 - electrical durability: 100000 cycles | 15 W at 48 V DC-13 - electrical durability: 1000 cycles | 24 W at 24 V DC-13 - electrical durability: 1000 cycles | 9 W at 60 V DC-13 - electrical durability: 1000 cycles |
| Height | 89 mm |
| Width | 9.3 mm |
| Depth | 66 mm |
| Net weight | 0.055 kg |
| Colour | Dark grey |
| Environmental characteristic | Normal environment |
| Product certifications | UKCA |
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 1.500 cm |
| Package 1 Width | 7.000 cm |
| Package 1 Length | 9.000 cm |
| Package 1 Weight | 43.000 g |
| Unit Type of Package 2 | S01 |
| Number of Units in Package 2 | 25 |
| Package 2 Height | 15.000 cm |
| Package 2 Width | 15.000 cm |
| Package 2 Length | 40.000 cm |
| Package 2 Weight | 1.276 kg |
